熱噴涂氧化鋁陶瓷涂層
2019-6-27 8:58:05點(diǎn)擊：

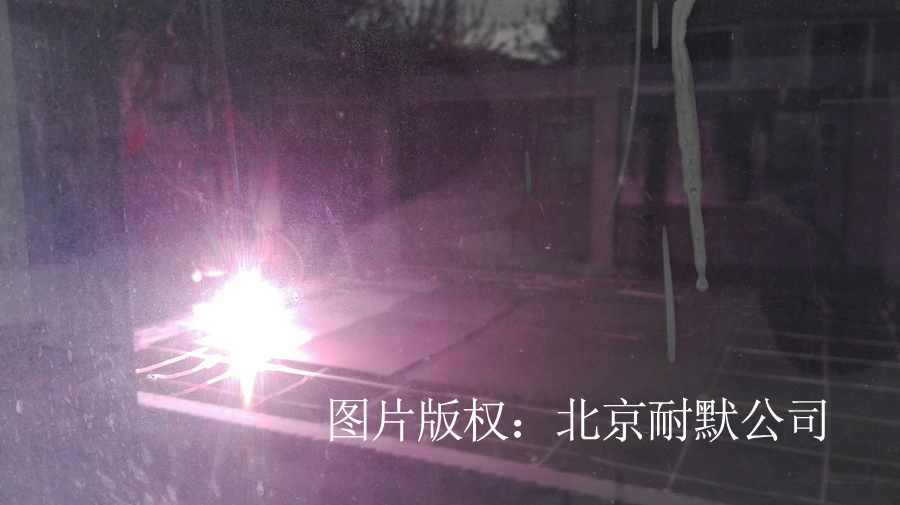

熱噴涂涂層是由高溫高速熔滴依次撞擊基體或已形成的涂層表面，經(jīng)過粒子的橫向流動并急速凝固冷卻，不斷堆積而形成的，因此涂層具有層狀結(jié)構(gòu)的特征。由于噴涂過程中每個噴涂粒子的扁平化過程和凝固冷卻過程可以認(rèn)為是相互獨(dú)立的，因此涂層的結(jié)構(gòu)特征基本上取決于涂層中單個扁平粒子的顯微組織和扁平粒子之間的結(jié)合狀態(tài)。由于熔融粒子碰撞表面后從高溫到完全凝固時的冷卻速度很高，因此單個扁平粒子通常具有急冷組織的特點(diǎn)，如晶粒細(xì)小，存在過飽和固溶，出現(xiàn)準(zhǔn)穩(wěn)相和非晶相等。

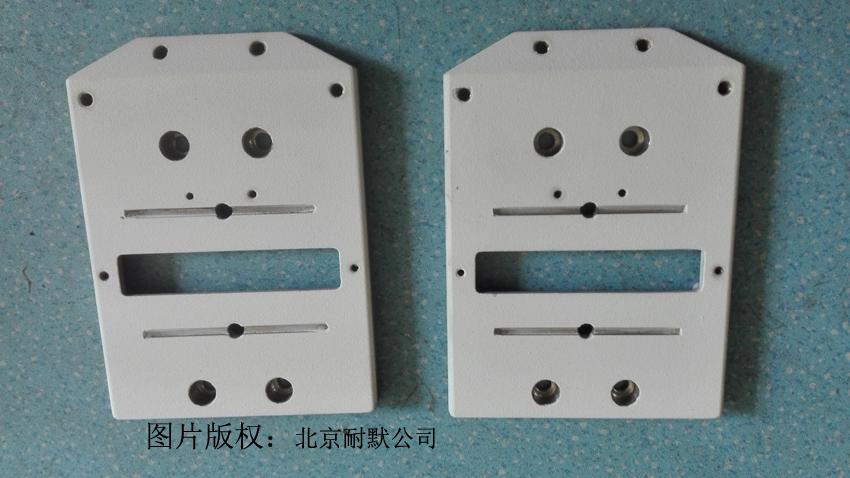

由于噴涂方法本身的特點(diǎn)，在涂層的內(nèi)部不可避免地存在孔隙。銅表面噴涂態(tài)氧化鋁涂層,涂層電鍍銅后的組織照片，其中的白色條帶為鍍?nèi)送繉涌紫吨械你~，銅的分布表征了涂層中“孔隙”的結(jié)構(gòu)特征。由圖可見，涂層具有層狀結(jié)構(gòu)，并且涂層層間存在大量的未結(jié)合界面。定量研究表明，只有不到1/3的層間界面存在真實(shí)結(jié)合，而其余部分并未真正結(jié)合在一起，這些未結(jié)合區(qū)域構(gòu)成了涂層孔隙的一部分。這種孔隙的存在對涂層的許多物理、力學(xué)性能有很大影響，使涂層性能大大低于相應(yīng)塊材。
- 上一篇：氧化物陶瓷涂層厚度多少 2019/6/30
- 下一篇：氧化物陶瓷材料粒子噴涂陶瓷層 2019/6/26
